南京栖霞区金马路站交通枢纽项目

       南京市栖霞区金马路G94项目钢结构工程位于南京栖霞区金马路G94项目位于南京市栖霞区地铁4号线、地铁2号线旁,由A、B两个地块组成,主要业态为公寓、办公、高层住宅、整体商业、配套商业、换乘大厅、长途客运站、加油站、公交场站、地下交通枢纽和地下车库等,总建筑面积约34.7116万m2。本项目分为钢雨棚、停车场、10号楼钢结构三个单体工程。


▲全景效果图

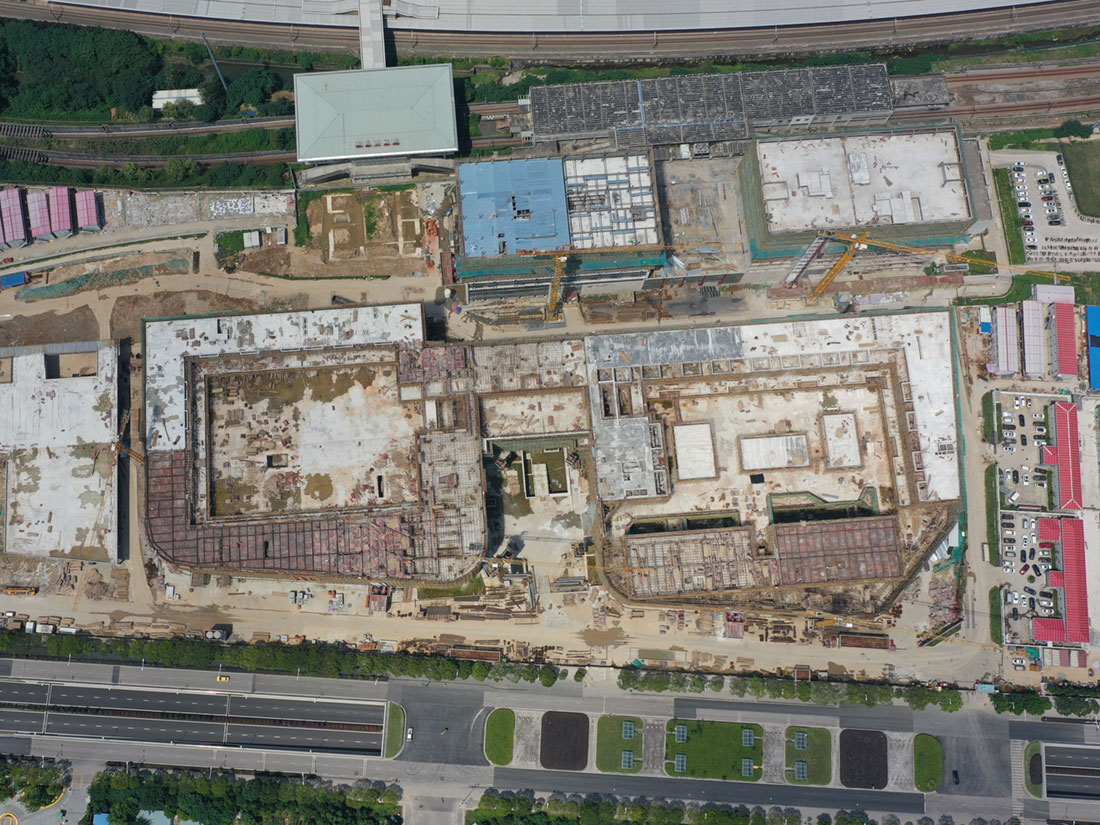

▲工地实景鸟瞰图

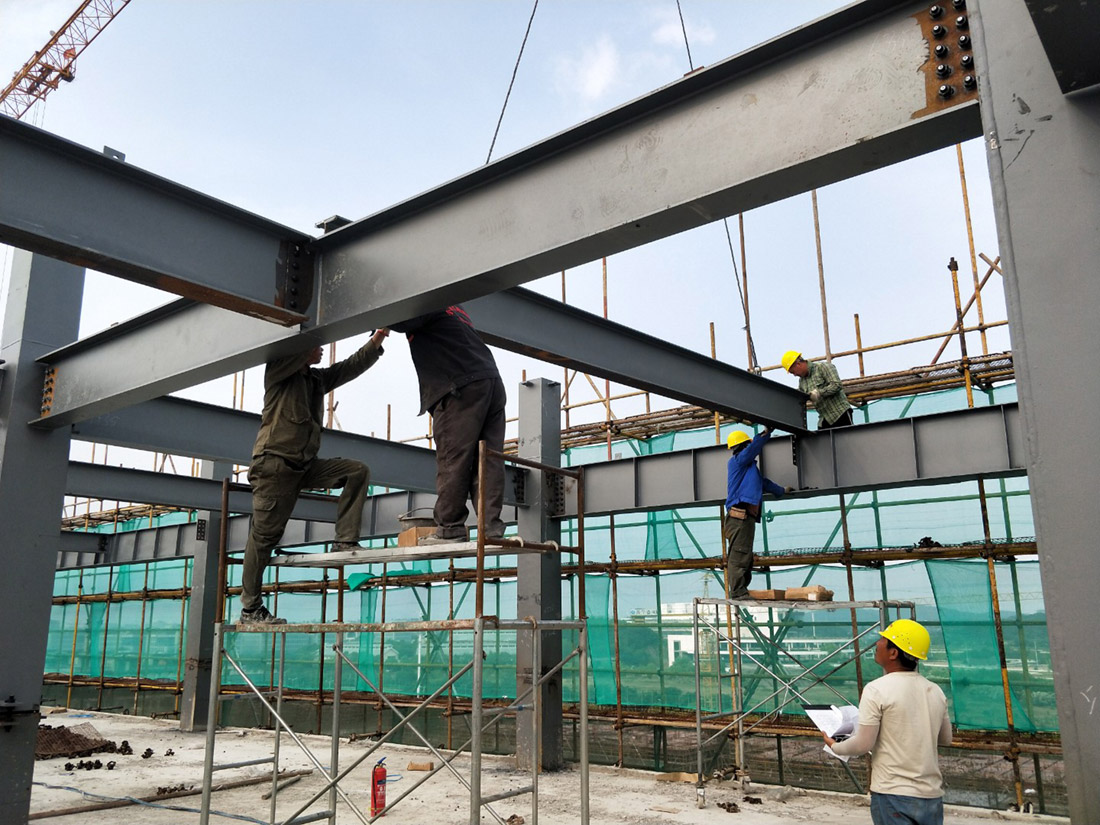

▲钢梁吊装

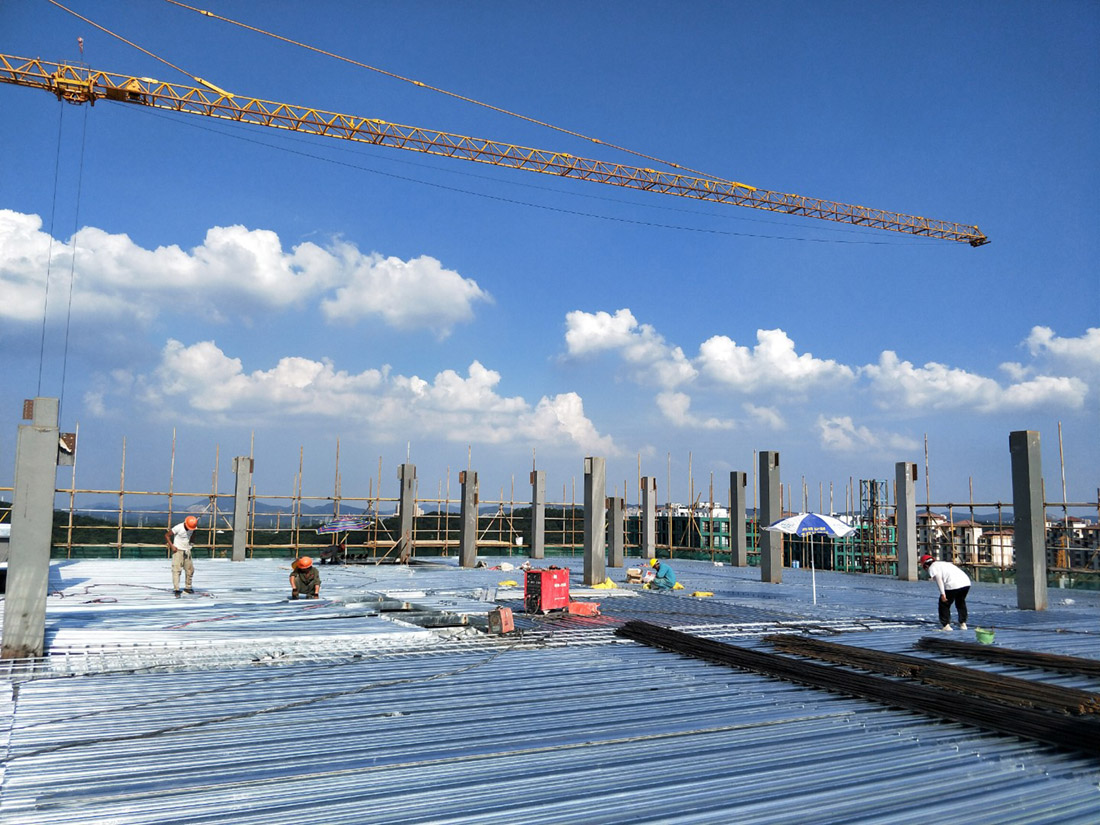

▲栓钉焊接

       雨棚为地 铁口室外钢雨棚工程,地上1层,建筑物高处标高32.107m。本工程为单层钢框架结构,平面外围尺寸为59.2X52.4m,共四个圆管钢柱支撑,屋面主梁为箱形和H型钢梁。 结构连接形式为焊接,钢柱上端节点为铸钢节点。雨棚屋面为波浪形结构,屋面钢梁总高差为6米,外观装饰采用3mm厚的穿孔铝单板,整体造型跟随主体结构起伏,与项目远处的紫金山遥相呼应。

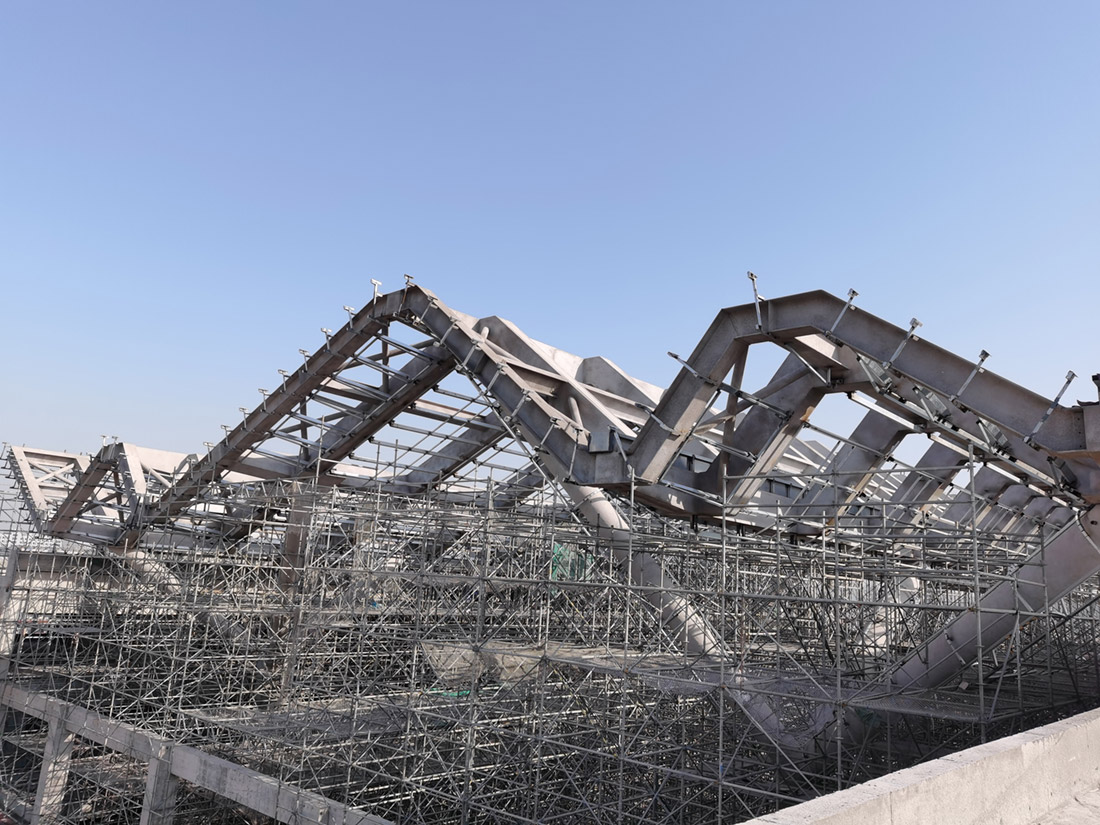

▲雨棚钢梁安装


▲脚手架搭设

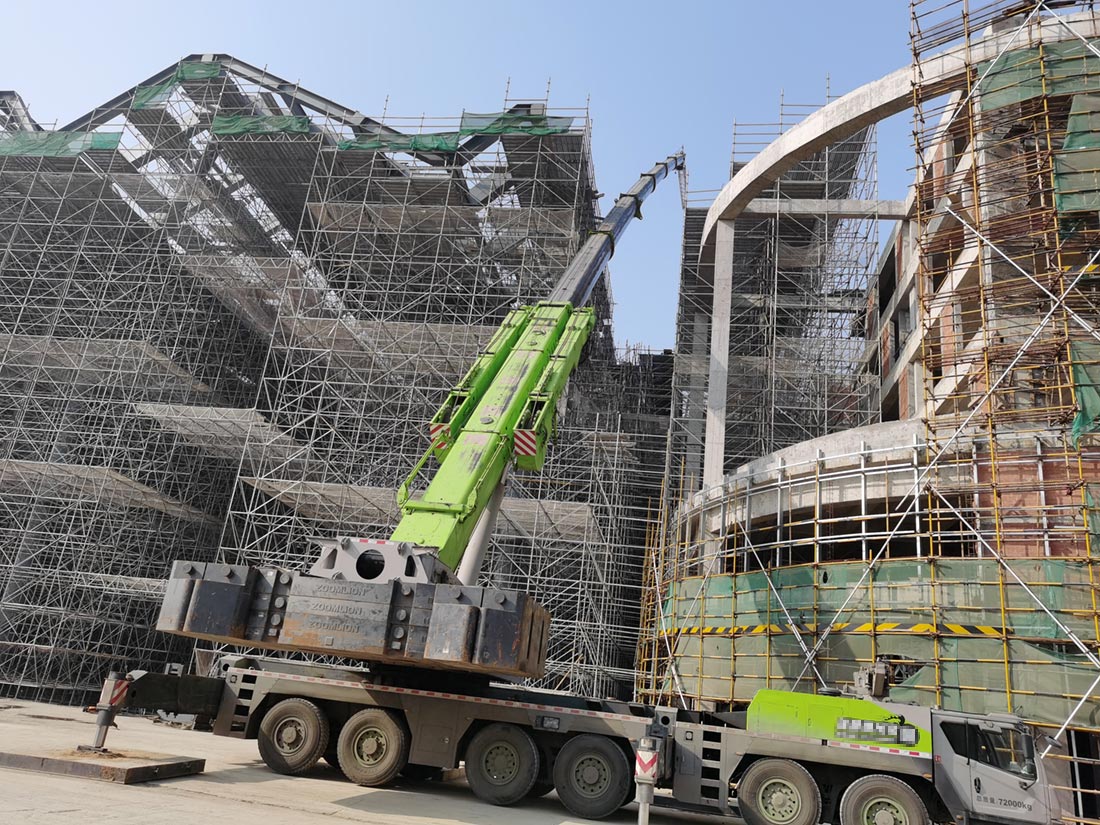

▲350T吊车安装北侧钢梁


▲脚手架拆除

      停车场钢结构形式为一层钢框架,建筑面积约13000平方米,用钢量约2500吨。主要由预埋柱脚、钢柱和钢梁三部分组成,钢柱为箱形柱,钢梁为箱形或H型钢梁10号楼钢结构共四层钢结构安装,结构形式为钢框架,每层建筑面积约2385平方米,总计用钢量约736吨。主要由钢柱和钢梁两部分组成,钢柱为箱形柱,钢梁为H型钢梁。

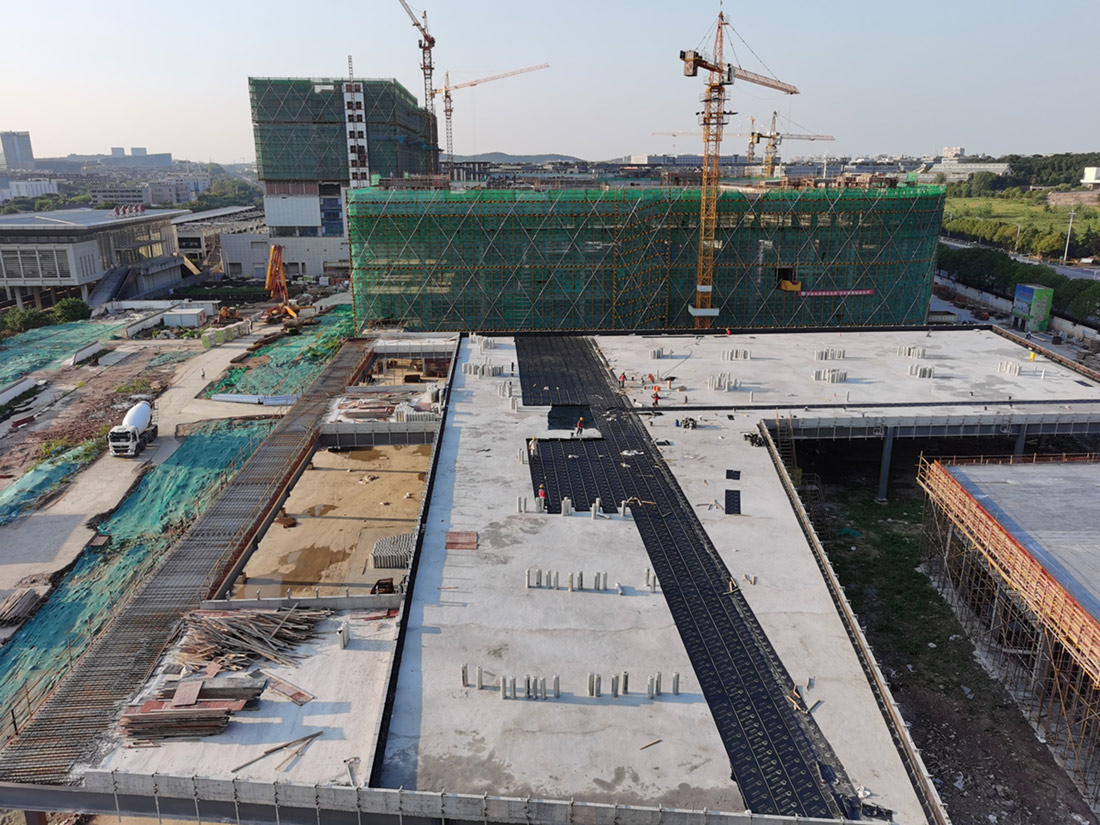

▲停车场一区和二区完成面

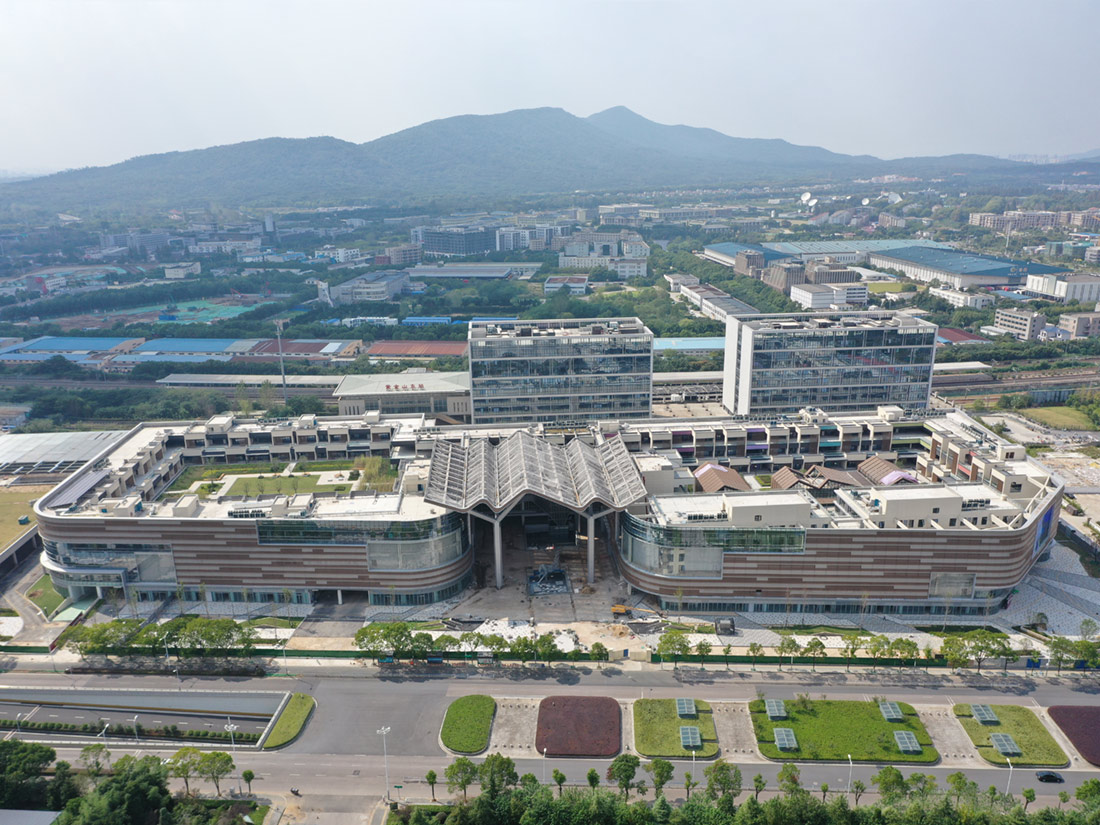

▲金马路站交通枢纽项目完成
