南部新城红花跨响水河桥钢箱梁工程

       南部新城红花-机场地区北片区基础设施项目：南京南部新城位于南京市主城区东南，秦淮区南部。南部新城位于南京市主城区的东南部，在大的空间形制上，它北望紫金山、西接雨花台、东邻青龙山、南面是开阔的东山新市区。具体而言，它的北部和西部是南京的主城区，东南部被绕城公路所环绕，绕城公路以南是南京重要的铁路交通走廊。南部新城红花-机场地区北片区基础设施项目总共包含 18 条道路：其中主干路 4 条，次干路6 条，支路 8 条。以及新建特色街巷 5 条。在本项目中完成汇景西路桥、跨东风河人行桥和怡居路人行桥三座桥梁施工。

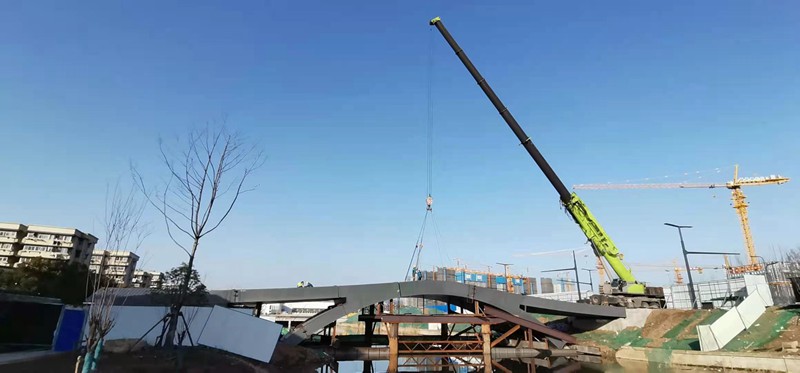

       怡居路人行桥为拱式桥，由东西两侧钢主梁与跨中主拱圈相连组成，桥梁全长 52.25m，总体用钢量约210t。桥梁西侧起点位于响水河特色街巷，连接怡居东路西侧人行步道，向东跨越响水河及亲水步道。跨越响水河河道处满足游船通行条件，通航净空为 8x2.5m，河道常水位 5.08m。

       终点位于响水河路，连接响水河路西侧人行步道，桥梁定测线与响水河中线交角为 90 度。桥梁上部结构采用钢拱结构体系，拱顶高 6.54m（距常水位）。桥梁全长约 52.25m，主梁与拱圈宽度为 8.0m，西岸桥台与挡墙相接，北侧 1#挡墙设置两个分流坡道，坡道道宽 3.0m，满足行人行通行需求。桥梁拱圈及主梁采用单箱双室钢箱梁结构，钢主梁截面高 1m，下部拱圈截面高 1m，上部拱圈为变截面，连接钢主梁与下部拱圈，截面高度 2.5m~1.2m。
